Teoremas da eletricidade

Os teoremas elétricos são ferramentas essenciais que nos permitem analisar e resolver circuitos elétricos de forma mais eficaz. Ao trabalhar com circuitos, especialmente aqueles que possuem múltiplas fontes de tensão e resistores, pode ser confuso entender como eles interagem entre si.

Esses teoremas elétricos nos fornecem estratégias para simplificar esses circuitos e facilitar os cálculos.

Teorema da Superposição

Começamos com o teorema da superposição, que é um dos mais utilizados em circuitos lineares.

Este teorema elétrico afirma que em um circuito com mais de uma fonte de tensão ou corrente, o efeito total sobre uma carga pode ser determinado somando os efeitos de cada fonte individualmente. Isso significa que você pode “desligar” as outras fontes enquanto analisa apenas uma.

Imagine que você tem um circuito com duas fontes de tensão. Para calcular a corrente através de um resistor, você deve primeiro determinar o efeito da primeira fonte e depois o da segunda. Calculando ambos os efeitos separadamente e somando-os, você obtém a corrente total no resistor.

Teorema de Thévenin

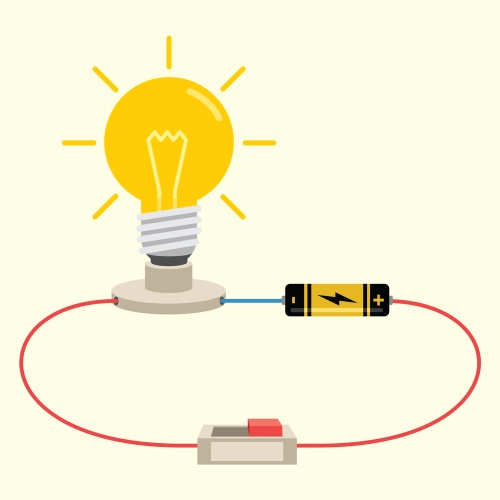

Circuito elétrico simplesOutro teorema chave é o Teorema de Thévenin. Este teorema nos diz que qualquer circuito linear pode ser simplificado para um circuito equivalente que consiste em uma única fonte de tensão e um resistor em série.

A fonte de tensão é chamada de tensão de Thévenin e a resistência é chamada de resistência de Thévenin.

Para aplicar o Teorema de Thévenin, você deve primeiro:

  1. Identifique os terminais do circuito que deseja analisar.
  2. Calcule a tensão entre esses terminais quando não há carga conectada (isso lhe dá a tensão de Thévenin).
  3. Encontre a resistência equivalente vista nesses terminais, desligando todas as fontes (curtos-circuitos para fontes de tensão e circuitos abertos para fontes de corrente).
  4. Depois de obter esses valores, você pode substituir o circuito original pela fonte de Thévenin e sua resistência para simplificar seus cálculos.

Teorema de Norton

O Teorema de Norton é complementar ao teorema de Thévenin. Este teorema afirma que qualquer circuito linear pode ser representado por uma fonte de corrente em paralelo com um resistor. Esta fonte é chamada de corrente Norton, e a resistência é a resistência Norton.

Comparação com o teorema de Thévenin

A principal diferença entre esses dois teoremas é que o de Thévenin usa uma fonte de tensão em série, enquanto o de Norton usa uma fonte de corrente paralela.

No entanto, ambos os teoremas são equivalentes e você pode converter um no outro usando as relações apropriadas. Isso significa que, dependendo da situação, você pode escolher o teorema que for mais fácil de aplicar.

Teorema de transferência de potência máxima

O teorema da transferência de potência máxima diz-nos que para maximizar a potência transferida para uma carga, a resistência da carga deve ser igual à resistência de saída do circuito. Este teorema é fundamental em aplicações onde é crucial maximizar o fornecimento de energia, como em sistemas de áudio e comunicações.

Implicações destacadas

Este teorema tem implicações práticas importantes.

Nas situações em que esta condição não for atendida, a carga poderá não receber a potência máxima que poderia. Isso pode resultar em mau desempenho do circuito.

Portanto, no projeto do circuito, é essencial levar em conta a resistência da carga para garantir que a transferência de potência seja maximizada.

Teorema de Millman

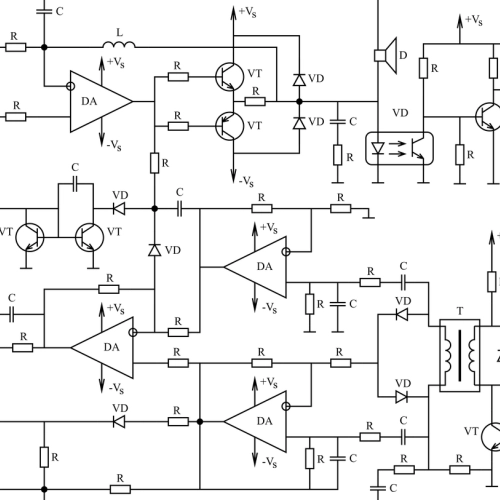

diagrama elétrico complexoO Teorema de Millman é usado para analisar circuitos que possuem múltiplas fontes de tensão e resistores conectados em paralelo.

Este teorema nos permite calcular a tensão em um nó comum a partir das tensões e resistências das fontes conectadas a esse nó.

A aplicação do Teorema de Millman é bastante simples. No cálculo da tensão no nó comum são consideradas a tensão de cada fonte e a resistência associada.

Teorema de Tellegen

O Teorema de Tellegen é um princípio de conservação de energia que se aplica a qualquer circuito elétrico. Este teorema afirma que a soma da potência instantânea em um circuito é igual a zero. Ou seja, a potência que entra em um nó é igual à potência que sai.

Este teorema reforça a ideia de que a energia não é criada nem destruída; simplesmente se transforma.

teorema da potência

Finalmente, o Teorema da Potência afirma que a potência dissipada em um resistor é igual ao produto da corrente ao quadrado multiplicado pela resistência.

Para calcular a potência em um resistor, você pode usar a fórmula P=I 2 R. Isso significa que se você souber a corrente que flui através do resistor e seu valor, poderá determinar quanta potência é dissipada.
